Banc de géométrie 3D Kroemer 903D
en stock
- Délai de livraison:
- Frais de livraison:
- Aligneur 3D pour la voiture
- Numérisation dynamique avec caméra HD
- Suivi de cible entièrement automatique
- Alignement 3D de roue avancé et sophistiqué assisté par ordinateur de Kroemer
Description

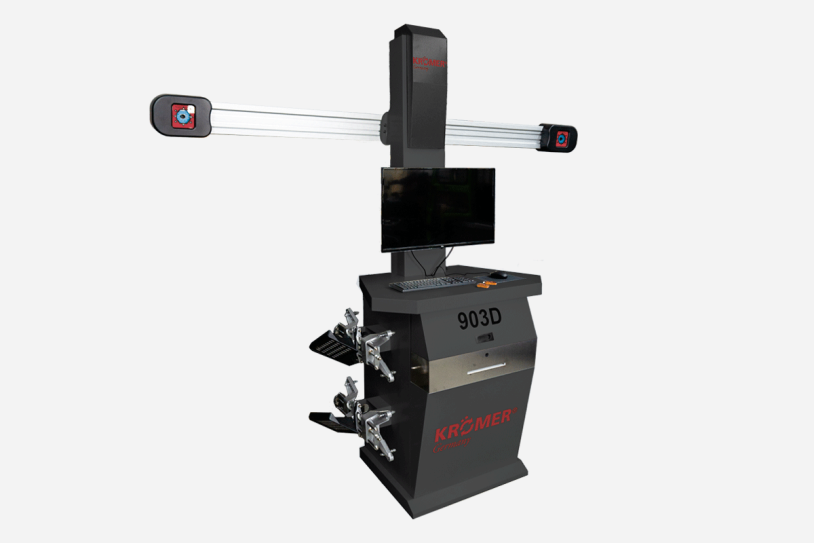

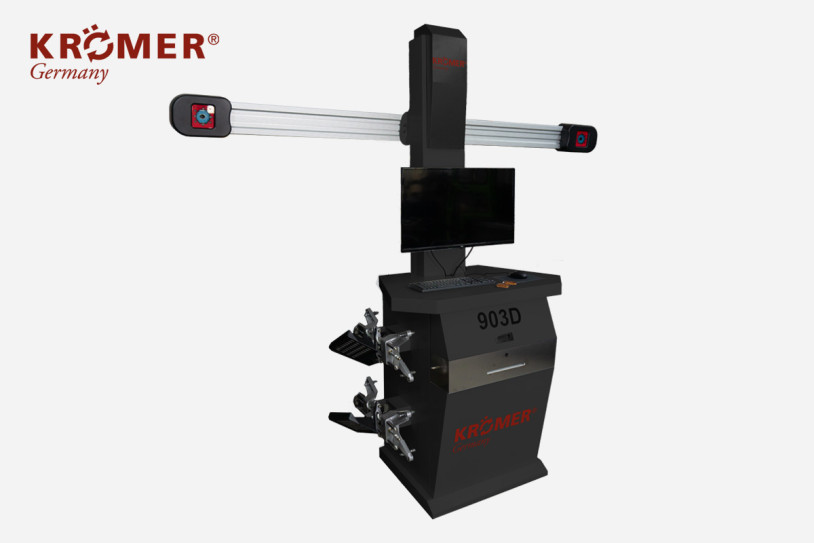

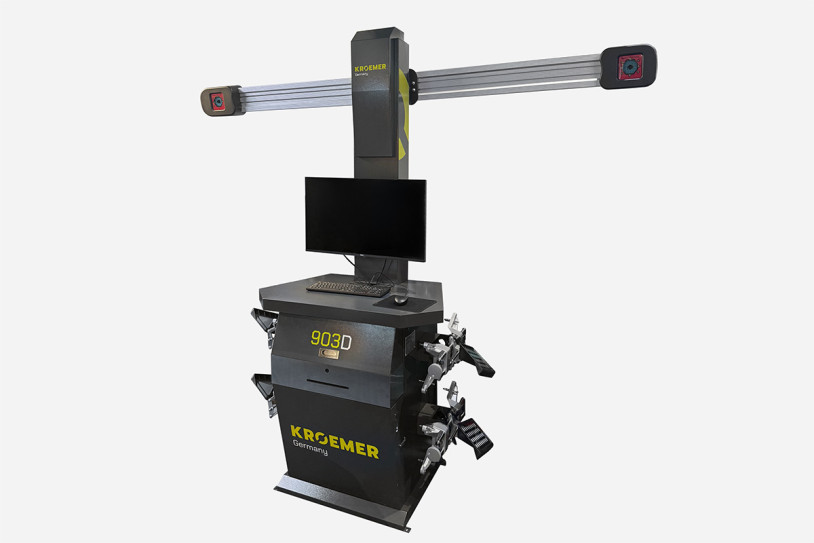

Kroemer 903D – Appareil de géométrie 3D avec fonction QuickCheck
Le Kroemer 903D est un appareil de géométrie 3D destiné aux garages automobiles et aux centres de pneumatiques. Deux caméras industrielles de 5 mégapixels avec suivi automatique des cibles mesurent la géométrie des roues et affichent les valeurs telles que le parallélisme, le carrossage et la chasse sur un écran de 32 pouces.
Le contrôle préliminaire QuickCheck peut être effectué directement sur un sol d'atelier adapté et parfaitement plan, sans pont élévateur. Cela permet de détecter d'éventuels défauts de géométrie dès la réception du véhicule.
La technologie PRTC permet d'effectuer les mesures sans déplacer le véhicule vers l'avant ou vers l'arrière pour la compensation. Une base de données contenant les valeurs de référence des véhicules facilite l'analyse des résultats.
Le système convient aux jantes de 13 à 24 pouces et est livré avec un ordinateur, un écran, une imprimante, quatre cibles de mesure, des griffes de fixation et des accessoires de mesure.
Fonctions et caractéristiques
-
Suivi automatique des cibles, longueur de la traverse des caméras : 2 782 mm
-
Mesure de la géométrie avec ou sans déplacement du véhicule
-
Technologie PRTC : acquisition des données sans poussée, sans déplacement des roues, sans tour de mesure et sans compensation
-
Deux caméras industrielles de 5 mégapixels ; possibilité de tests indépendants par des organismes tiers
-
Affichage des paramètres des roues avant et arrière : parallélisme, carrossage, chasse, etc.
-
Fonctions de mesure et de réglage de la géométrie complète du véhicule
-
Fonction de réglage de la géométrie du train avant
-
Animations 3D indiquant où et comment régler les angles de géométrie
-
Quatre cibles de mesure interchangeables
-
Données d'étalonnage enregistrées dans les caméras
-
Possibilité de personnalisation du logiciel selon les besoins
-
Base de données des véhicules provenant d'Autodata
-
Fonction de positionnement permettant de centrer les roues avant sur les plateaux pivotants
Équipement technique
-
Système d'exploitation : Windows 10 préinstallé
-
Caméras : 2 × 5 mégapixels
-
Imprimante : 1 unité
-
Écran : 32 pouces
Caractéristiques de mesure
| Paramètre | Précision | Résolution | Plage de mesure |
|---|---|---|---|
| Inclinaison du pivot de direction (KPI) | ±0,05° | 0,01° | ±20° |
| Angle de chasse | ±0,05° | 0,01° | ±20° |
| Angle de carrossage | ±0,03° | 0,01° | ±10° |
| Parallélisme | ±0,03° | 0,01° | ±10° |
| Angle de poussée | ±0,03° | 0,01° | ±10° |
| Voie | ±2 mm | 0,1 mm | 1 200–2 200 mm |
| Empattement | ±2 mm | 0,1 mm | 1 600–4 200 mm |
| Décalage des roues | ±2 mm | 0,1 mm | ±200 mm |
| Décalage latéral | ±2 mm | 0,1 mm | ±200 mm |
| Décalage longitudinal | ±2 mm | 0,1 mm | ±200 mm |
| Diamètre des jantes | – | – | 13–24 pouces |
Données techniques
Données techniques
| UGS | 903D |
|---|---|
| Code EAN | 0703441952609 |
| Délai de livraison | 10 jours ouvrables |
| Frais d'expédition | 400 |
| Pouvant être expédié en express | Non |
| Gewicht | 181 kg |
| Höhe | 1090 mm |
| DIN EN-Normen | EN 60204-1:2018, EN ISO 12100:2010, EN ISO13857:2008, EN ISO13849-1:2008 |
Étendue de la livraison
Étendue de la livraison
Commentaires
Commentaires
- Serrage : extérieur 10-26", intérieur 12-26"
- Bras auxiliaire droit
