Verrouillage des bras porteurs pour pont élévateur 1 colonne I170

Verrouillage des bras porteurs pour pont élévateur 1 colonne Kroemer – I170

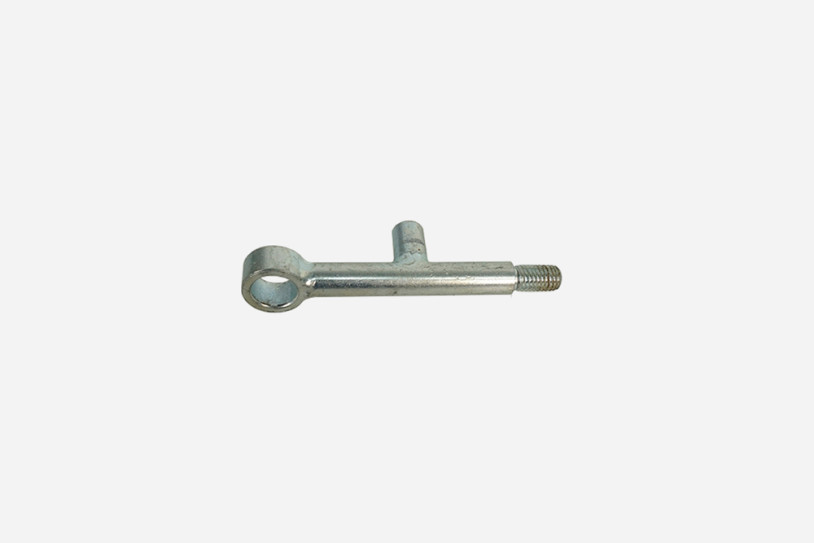

Le verrouillage I170 est une pièce détachée parfaitement adaptée aux bras porteurs avant d’un pont élévateur 1 colonne Kroemer. Cette pièce sert de levier de commande au mécanisme de verrouillage des bras porteurs et assure leur verrouillage et leur déverrouillage fiables.

Un verrouillage endommagé, déformé ou usé peut nuire au fonctionnement du mécanisme de blocage des bras. Un remplacement effectué à temps permet de rétablir correctement la fonction prévue du mécanisme de verrouillage. La conception métallique compacte est adaptée au logement existant du pont élévateur et peut être montée dans le cadre d’une réparation effectuée dans les règles de l’art.

Avec une longueur totale de 92,8 mm, œillet compris, et un axe de 10 mm de diamètre, le verrouillage convient comme pièce de remplacement pour le mécanisme de bras porteur correspondant. La distance entre le centre de l’axe et le centre de l’œillet est de 38,8 mm.

Caractéristiques du produit

• Verrouillage pour les bras porteurs avant d’un pont élévateur 1 colonne Kroemer
• Sert de levier de commande au verrouillage des bras porteurs
• Permet de verrouiller et de déverrouiller les bras porteurs
• Dimensions parfaitement adaptées au mécanisme de bras prévu
• Conception métallique robuste pour une utilisation régulière en atelier
• Convient au remplacement d’une pièce endommagée ou usée

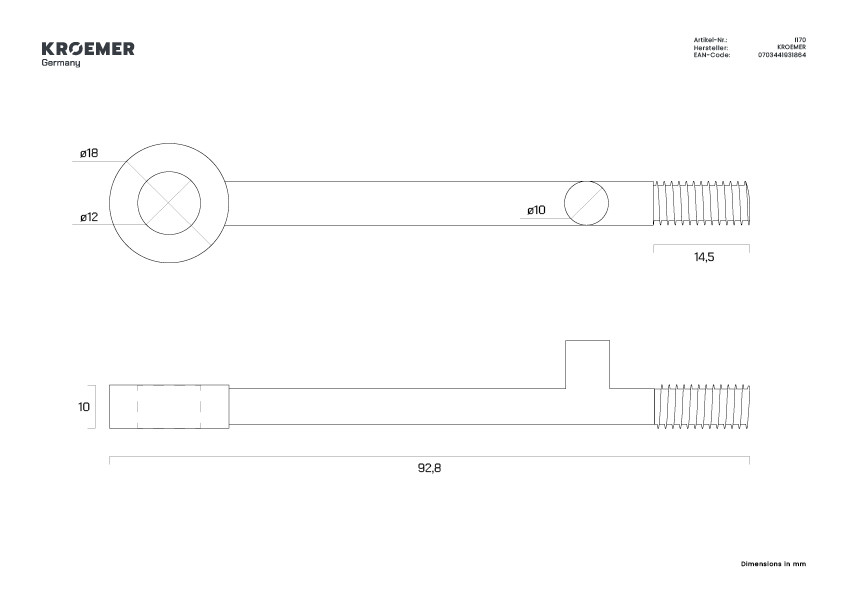

Données techniques

• Référence article : I170
• Longueur totale, œillet compris : 92,8 mm
• Diamètre intérieur de l’œillet : 12,3 mm
• Diamètre de l’axe : 10 mm
• Longueur de l’axe : 17 mm
• Distance entre l’axe et l’œillet, mesurée de centre à centre : 38,8 mm

Contenu de la livraison

• 1 verrouillage des bras porteurs I170

Consigne importante d’utilisation

La pièce correspondante I300 est également nécessaire au fonctionnement complet du verrouillage des bras porteurs. Avant la commande, comparez les dimensions et la conception indiquées avec celles de la pièce existante. Le montage doit être effectué uniquement lorsque le pont élévateur est complètement abaissé, hors tension et sécurisé contre toute mise en marche involontaire.

1 pièce : dispositif de blocage des bras de support
