Relais temporisé pour ponts élévateurs 2 colonnes – II238

Relais temporisé II238, 24 V CC, pour commandes de ponts élévateurs Kroemer

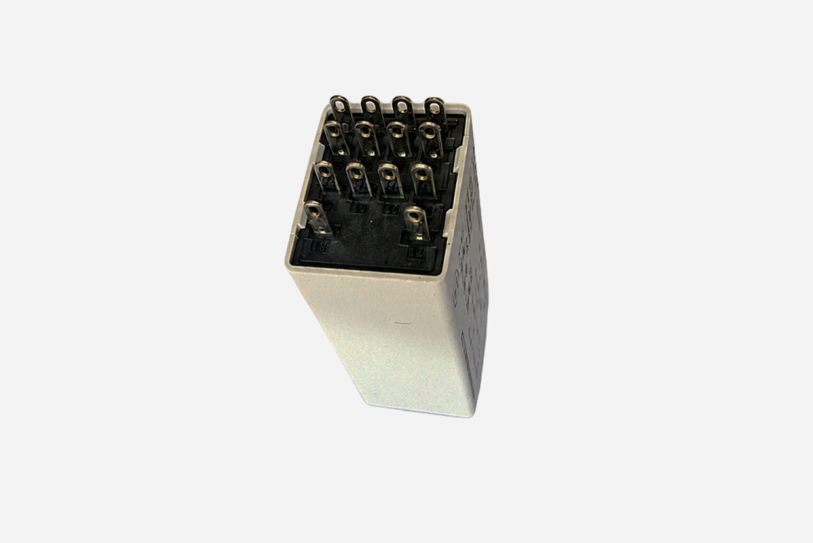

Le relais temporisé II238 est une pièce de rechange adaptée au système de commande électrique de certains ponts élévateurs Kroemer. Il assure les opérations de commutation temporisées et permet de retarder de manière contrôlée certains processus électriques.

La durée de temporisation souhaitée se règle à l’aide de la molette latérale. Le relais fonctionne avec une tension de commande de 24 V CC et dispose de quatre contacts inverseurs. Avec un courant thermique permanent de 5 A, il est conçu pour une utilisation fiable dans la commande du pont élévateur.

Un relais temporisé endommagé ou défectueux peut entraîner une exécution incorrecte, prématurée, retardée ou inexistante de certaines opérations de commutation. Le modèle II238 convient donc au remplacement du composant existant afin de rétablir le fonctionnement prévu de la commande électrique.

Le relais temporisé est compatible avec les modèles Kroemer XX75, TP11, TP22, TP52 et TP78. Avant de commander, comparez la désignation du modèle, la tension de commande, l’affectation des bornes et les caractéristiques techniques avec celles du relais installé.

Caractéristiques du produit

• Relais temporisé pour commandes de ponts élévateurs Kroemer
• Tension de commande de 24 V CC
• Temporisation réglable à l’aide de la molette latérale
• Quatre contacts inverseurs
• Courant thermique permanent de 5 A
• Convient au remplacement d’un relais défectueux ou hors service
• Assure les opérations de commutation temporisées dans la commande
• Compatible avec XX75, TP11, TP22, TP52 et TP78
• Livré sous forme d’un relais temporisé individuel

Données techniques

• Référence/SKU : II238
• Modèle : JSZ6-4
• Composant : Relais temporisé
• Tension de commande : 24 V CC
• Courant thermique permanent (Ith) : 5 A
• Configuration des contacts : 4 contacts inverseurs
• Nombre de bornes : 14
• Pouvoir de coupure AC-15 à 240 V : 0,75 A
• Pouvoir de coupure AC-15 à 415 V : 0,47 A
• Pouvoir de coupure DC-13 à 220 V : 0,27 A
• Temporisation : Réglable
• Norme : GB/T 14048.5
• Compatible avec : Kroemer XX75, TP11, TP22, TP52 et TP78

Information importante

Les travaux sur l’installation électrique du pont élévateur doivent exclusivement être effectués par un professionnel qualifié. Avant le remplacement, le pont doit être entièrement mis hors tension et protégé contre toute remise sous tension involontaire.

Le raccordement électrique et le réglage du relais temporisé doivent être réalisés par un électricien qualifié conformément au schéma électrique du pont. Avant le montage, vérifiez notamment la tension de commande, l’affectation des contacts et les numéros des bornes par rapport au composant existant.
